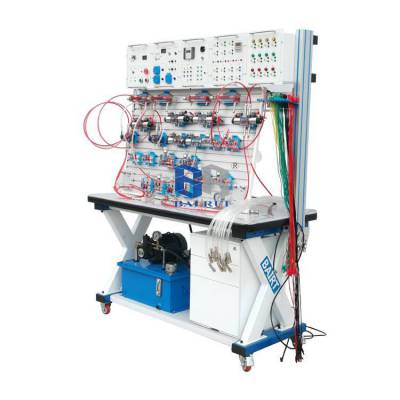

一、产品简介

为了尽快的适应各个领域的发展，培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》等教材内容要求和国内液压元件特点，参考国外***技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高***度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，与液压元件表面光洁度，结构精度要求高的一系列实际困难，研制成功透明液压传动实验台，为了提高空间使用率，特设计双面实验台，降低了***，提高了效率。

各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台的主体框架采用1.0mm冷轧钢板精制而成,表面烤漆，美观牢固，底部装有四个***轴式万向轮，移动方便。柜体下面分为两部分，左边用来放置液压泵站，右边是储存柜，用来存放透明液压元件。

各液压元件均采用天蓝色弹卡式过渡底板，整体外形美观大方,结构坚固***，操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行扩展实验（如油路设计，毕业设计）。

本液压实验台产品参考了国内液压元件特点，更加适合于国内的教学要求。系统采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制实验，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。

二、主要技术指标

1.工作电源：

220V 50Hz (市电)两相～220V±10%

系统额定功率：≤1KW额定压力：0 ～ 1.0 Mpa

2.实验台

外形尺寸：1500mm（长）×750mm（宽）×1800mm（高）。

其包装重量约250kg

实训工作台由铁制双面主体，电器柜，铝合金面板（T型沟槽）等构成。采用2mm厚度宝钢***冷轧钢板，喷塑材质制作而成；美观牢固，底部装有四个***轴式万向轮，移动方便。柜体下面分为两部分，一边用来放置泵站；一边是储存柜，用来存放液压元件。

3．PLC可编程序控制器：

可编程序控制器(PLC)：标配德国西门子S7-200 SMART系列，CPU SR20，I/O口20点，继电器输出形式；

电器控制采用直流24V电源，电磁阀输出控制口，接近开关，连接线缆，插座，按钮，指示灯等。

标配品牌为我公司***品牌，客户可根据自身需要进行选配，考虑到的影响，您的选配我们会进一步沟通调整。

4.液压实验泵站

工作电源：AC：220V电机功率750W，电机转速： 0-1450转/分

泵为低压齿轮泵，型号CB-B2.5，额定排量为2.5ml/转。

油箱：公称容积40L；附有液位、油温指示计，吸油滤油器，空气滤清器等。

5.演示实验

油路液流要求压力仅需0.3-0.5Mpa (油泵压力：Pmax＝ 1.2Mpa)

三、主要特点:

1.阀体采用透明有机玻璃材料，可以观察到液压传动装置的内部构造和工作流程，且清晰明了。

2.防漏快插接口使得实验回路的组装简便、快捷、清洁、干净。每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上。油路搭接采用开闭式自锁快换接头，拆接方便，不漏油。

3.独立的元件模块，方便的安装方式，（ 操作面板带“T”沟槽形式的铝合金型材结构）可以随意地组合各种实验模快，搭建各种不同的实验回路。

4.液压元件的承受压力为1.2Mpa,额定工作压力为0.8Mpa，是安全的低压实验系统。

5.采用可编程控制器（PLC）控制，优化了控制方案

6. 增加组态仿真软件，实现功能强化。

7. 增加液压仿真软件，虚拟软件回路搭接及检测故障功能。

四、实验台功能 ：

1.液压传动基本回路实验；

1) 接近开关控制的顺序动作回路

2) 差动回路

3) 三位五通手动换向阀的换向回路

4) 多级调压回路

5) 节流阀进油节流调速回路

6) 调速阀回油节流调速回路

7) 两级调压回路

8) 减压阀的减压回路

9) 调速阀串联的速度换接回路

10)调速阀并联的速度换接回路

11)三位四通电磁阀(M型)的卸荷回路

12)先导式溢流阀的卸荷回路

13)顺序阀控制的顺序动作回路

14)压力继电器控制的顺序动作回路

15)顺序阀的平衡回路

16)两级调速回路

2.可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。

1)、PLC的指令编程，梯形图编程的学习

2)、PLC编程软件的学习及使用

3)、PLC与计算机的通，在线调试、监控

4)、PLC对液压传动控制的优化

3.配挖掘机仿真机构（选购件）（现场提供液压挖掘机仿真机构操作视频）

1）液压传动各部件结构的观摩、拆装及液压控制系统原理的学习与分析。

2）液压挖掘机械演示控制实验。

①挖掘作业，铲斗与斗杆复合进行工作实验；

②卸料作业、斗杆和铲斗工作同时大臂可调整位置高度。

4.配装载机仿真机构（选购件）（现场提供液压装载机仿真机构操作视频）

1）液压传动各部件结构的观摩、拆装及液压控制系统原理的学习与分析。

2）液压装载机械演示控制实验。

①装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；

②卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。

另有：液压装载机仿真机构、小型液压叉车仿真机构、小型液压吊车仿真机构等多种工程机械仿真机构供客户挑选，欢迎来电咨询。
