| 品牌：百睿 | 规格：1400mm×700mm×750mm | 适用行业：高校 |
| 型号：BR-YYS | 产品别名：液压元件拆装实训台 | 用途：实验 |
| 是否支持加工定制：是 | 是否进口：否 | 包装规格：1400mm×700mm×750mm |
| 电源电压：220 | 产品特性：*** |
一、概述：

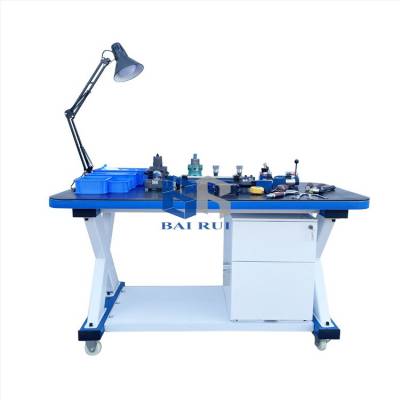

实训台采用金属框架制作，配有抽屉（带锁）尺寸为:1400mm×700mm×750mm台面上铺设***皮垫，同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具（螺丝刀、内六角、呆扳手、手套等）
一.拆装实训内容
1.齿轮泵拆装测量与原理分析
2.柱塞泵拆装与原理分析
3.叶片泵拆装与原理分析
4.执行元件的拆装(液压缸 液压马达)
5.方向阀的拆装与阀工作原理分析(电磁换向阀)
6.溢流阀的拆装与原理分析
7.压力阀的拆装(各类溢流阀,减压阀,压力继电器,顺序阀)
8.流量阀的拆装与原理分析(调速阀,节流阀)
二.配置清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 低压齿轮泵 | CB-B4 | 2 | |
| 2 | 叶片泵 | YB-10B | 1 | |
| 4 | 直动式溢流阀 | DBDH | 1 | |
| 6 | 高压溢流阀 | DB-10 | 1 | |
| 7 | 减压阀 | J-10B | 1 | |
| 8 | 节流阀 | L-10B | 1 | |
| 9 | 单向阀 | I-10B | 1 | |
| 10 | 电磁换向阀 | 24E-10B-DV24 | 1 | |
| 11 | 高压换向阀 | 3WE6A-220V | 1 | |
| 12 | 单出杆双作用液压油缸 | φ50/25-125 | 1 | |
| 13 | 变量柱塞泵 | SCY14-1B | 1 | |
| 14 | 叶片马达 | FQ | 1 | |
| 15 | 压力继电器 | HX | 1 | |
| 16 | 调速阀 | Q型调速阀 | 1 | |
| 17 | 拆装工具 | 内六角扳手一套、活动扳手二把、螺丝刀一把、老虎钳一把、钢皮尺一根、内卡一只 | 1 |
