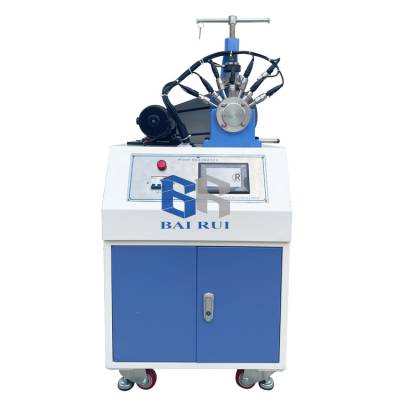

BR-ZCS型液体动压滑动轴承分析实验台

一、概  述：
     轴承分为滚动轴承和滑动轴承。滑动轴承工作表面的摩擦状态有液体摩擦和非液体摩擦之分。液体润滑轴承要形成液体摩擦状态，必须具备一定条件。根据润滑膜形成原理的不同，液体润滑轴承分为液体动压润滑轴承和液体静压润滑轴承。本实验台应于径向加载的液体动压润滑轴承的实验。
二、实验台功能与性能 ：
     本实验台主要用于高等院校机械类专业开设“滑动轴承实验”。 通过实验，主要使学生了解轴承与转轴间隙中的油膜在圆周方向的压力分布和在轴向方向的压力分布规律。在实验中，能够观察径向滑动轴承液体动压润滑的形成过程和摩擦状态；测定和绘制径向滑动轴承周向油膜压力分布曲线；观察径向滑动轴承轴向油膜压力分布情况； 了解径向滑动轴承的摩擦系数f的测量方法和摩擦特性曲线的绘制方法；观察载荷和转速改变时油膜压力的变化情况。
★设备新增有远程通讯协议模块，可以实现：
远程教学功能：
1)实时老师与学生一对一远程教学，远程交流功能；
2)厂家与设备管理员实时进行设备的操作、维护指导；
实验室管理功能：
1)设备配有实验室管理系统软硬件一套，实现管理员一人一账号模式，通过手机APP通讯协议，可以不限距离，10人以上的管理员进行设备管理功能，包括：设备操作过程录制（自动启动）、回放、以及设备关机状态下自动启动红外报警功能。
三、实验台主要技术参数:
试验轴承  轴承内径D = 60 mm
有效宽度B = 120 mm，
粗糙度Ra = 1.6
材料 ZCnSn5P65Zn5（ZQSn6-6-3）
主轴  直径d=650mm，材料  40Cr  ，淬火，磨光，HRC48-50
加载范围0-5000 N
测力杆上测力点距轴承中心距离  L= 16.5 mm
测力传感器：5kg
油压表量程0-0.6 MPa
润滑油动力黏度0.34 Pa.So （68号机油，20°C）
电机功率355 W
调速范围 0-1500 r／min
实验台重量：80kg
BR-ZCS（I）型液体动压滑动轴承分析实验台配置清单
