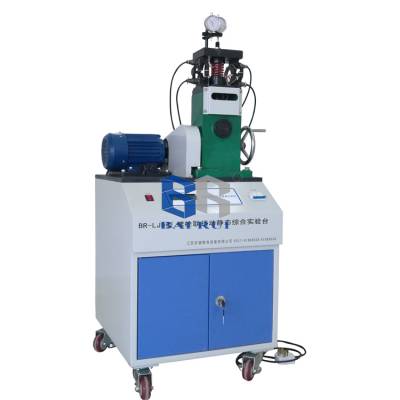

BR-LJD型螺栓联接动静态综合实验台


   该实验台以全新的概念设计、运用现代测试手段及计算机技术，对螺栓联接静、动态参数进行采集、处理、实测、仿真、比较。实验台配以自行研制的高精度静、动态测试仪，可实现手工绘制和计算机绘制螺栓联接的力——变形曲线。使学生了解到机械参数电测的基本方法和掌握计算机辅助测试绘制曲线与计算机仿真测试分析有效结合带来的全新感受。

功能及特点：
1、计算机辅助螺栓联接静、动态力——变形曲线测试与仿真，可同时自动生成实验报告。
2、实验台配有实心，空心两种测试螺栓和弹性、刚性两种被联接件，通过改变联接件、被联接件的不同刚度组合及应力幅的变化范围。预紧力大小，以验证提高螺栓联接变应力强度的各项措施。
3、配高精度放大器，24位A/D转换及自动校零的4路静、动态应变仪。
实验台制造精度高，使螺栓联接在动态测试中重复性好。
★设备新增有远程通讯协议模块，可以实现：
远程教学功能：
1)实时老师与学生一对一远程教学，远程交流功能；
2)厂家与设备管理员实时进行设备的操作、维护指导；
实验室管理功能：
1)设备配有实验室管理系统软硬件一套，实现管理员一人一账号模式，通过手机APP通讯协议，可以不限距离，10人以上的管理员进行设备管理功能，包括：设备操作过程录制（自动启动）、回放、以及设备关机状态下自动启动红外报警功能。
教学实验项目及内容：
本实验台可进行两种刚度螺栓与两种刚度被联接件的联接，并分别配以弹性垫片与刚性垫片，共8组静、动态实验。
1、实心螺栓+刚性被联接件+刚性垫片
2、实心螺栓+刚性被联接件+弹性垫片
3、实心螺栓+弹性被联接件+刚性垫片
4、实心螺栓+弹性被联接件+弹性垫片
5、空心螺栓+刚性被联接件+刚性垫片
6、空心螺栓+刚性被联接件+弹性垫片
7、空心螺栓+弹性被联接件+刚性垫片
8、空心螺栓+弹性被联接件+弹性垫片

基本配置
1.　LZS软件光盘1张
2.　（四路）静、动态测试仪1台
3.　测力矩扳手  200N.m1把
4.　千分表2块
5、实验台使用说明书1本

主要技术参数
1、交流三异步电动机功率  V=380V  N=375W   n=910转/分
2、（工程用）电阻应变片电阻值   R=120Ω
灵敏度系数  K=2.20
3、（四路）静、动态测试仪
测量范围：0±30000με                  零点不平衡: ±10000με
基本误差: ±0.2%FS       ±2个字      分辨率:1με
零点漂移: ±2με/4小时  ±0.5με/℃
测量方式：1/4桥、半桥、全桥。
4、千分表量程  0-1㎜
5、外形尺寸：420×205×550㎜
6、重量：50㎏
