外观***，***号：ZL 2016 3 0501835.5
***设计人：周成元 李晓目（湖北工程学院）
合作单位：湖北工程学院 李晓目 院长

此产品在湖北工程学院有1200套样品工程，欢迎各届领导指导参观。

此产品在青岛农业大学有1000套样品工程，欢迎各届领导指导指导参观。

概述：
1、桌面规格（L×W）：900×600mm
2、整体规格：宽550mm×深550mm×高800mm

主要结构特点及性能说明：
根据绘图课程教学的要求，多功能设计，桌面的倾角调节，具有工程制图课程和建筑制图课程配套绘图和绘画学习和作业功能。

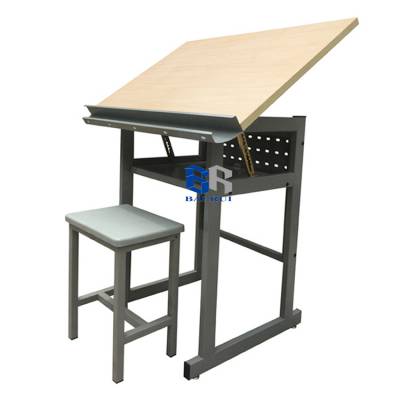

此款绘图桌由双桌面和下部二个储物空间组成；桌子支架由四根25mm×50mm×750mm规格的坚固脚柱焊接而成，铁皮厚度1.5mm，坚固牢靠；桌面采用厚度22mm的900mm×600mm环保三聚氰胺板作底板，可做课桌使用，上面可以放置1号或者2号椴木绘图板，兼顾课堂教学和制图作业的双重连续性和多款性；桌面倾角调节采用十级棘齿调节机构，倾角范围0°-90°，***倾斜角度耐压不滑动；绘图板前部为放置文具的笔槽,可以放置绘图作业常用的文具用品；绘图板下面和支架中部配置有可放置图纸和文具物品的“L”型冷轧钢板喷塑，通过固定既达到了置物的作用，同时又稳固了桌子的整体结构；

底部采用塑胶木水平调整螺丝，***整体结构的坚固、稳定，便于调节等功能。多功能新型绘图桌，调节灵活轻便，结构稳定，牢固耐用，适合绘图类课程作业配套，为绘图室常用绘图桌之一。
四脚钢木结构四方凳，与ZT-A绘图桌配套使用，主体25mm×25mm规格的方管，铁皮厚度1.5mm，带有灰色凳面，板材为三聚氰胺椅面，凳面规格360mm×260mm×430mm，整体结构美观，坚实耐用，均带有耐磨及降噪音脚垫。
