| 产品特性：专业 | 品牌：百睿 | 型号：BR-CH609 |
| 产品别名：《标准零件》实测绘图训练装置 | 用途：实验 | 适用行业：高校 |
| 规格：365mm265mm100mm |

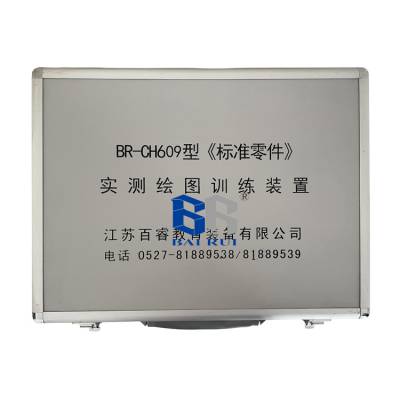

BR-CH609型《标准零件》实测绘图训练装置
产品特点：
1、项目形象化：以实际标准零件为训练对象；
2、功能系统化：看图找标准零件、标准零件测绘、标准零件绘图三位一体的训练模式；由简单标准零件到复杂标准零件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学***；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
产品功能：1、看图找零件训练；2、零件测绘训练；3、零件投影绘图训练；
技术参数：
BR-CH609型《标准零件》实测绘图训练装置 | ||||
项目 | 参数 | 项目 | 参数 | |
外形尺寸 | 长*宽*高=365*265*100mm | 重量 | 5（kG） | |
标准零件（30件/套） | 轴承零件：深沟球轴承、圆锥滚子轴承、推力球轴承 螺栓零件：外六角螺栓、内六角螺栓测绘、双头螺栓 螺钉零件：圆头螺钉、沉头螺钉、紧定螺钉1、紧定螺钉1 螺母零件: 外六角螺母、球头六角螺母、圆螺母 垫圈零件：平垫圈、弹簧垫圈 键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销 齿轮零件：圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮 弹簧零件：压缩弹簧、拉伸弹簧 | |||
测量工具 （可选） | 游标卡尺 | 0-150mm，0.02 | 技术资料 | 标准检验零件图纸（带3D资料包） |
千分尺 | 0-25mm，0.01 | 教学资料 | 配套塑封装订材料 | |
螺纹样板 | 1pc | 类型 | 便携式 | |
圆弧样板 | 1pc | 外观颜色 | 银色 |
