| 产品特性：专业 | 品牌：百睿 | 型号：BR-CH611 |
| 产品别名：《千斤顶》实测绘图组合训练装置 | 用途：实验 | 适用行业：高校 |
| 规格：365mm×265mm×100mm |

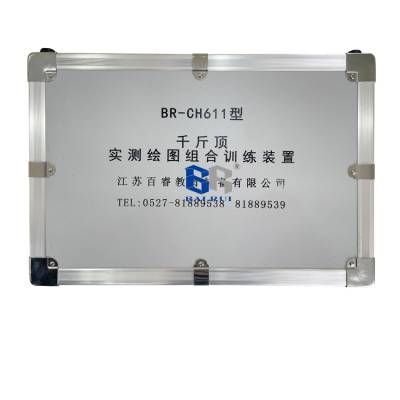

BR-CH611型《千斤顶》实测绘图组合训练装置
产品特点：
1、项目形象化：以铝制小型千斤顶为训练对象；
2、功能系统化：千斤顶拆装零件测量装配图绘制和零件图绘制四位一体的训练模式
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学***；
5、管理便利化：千斤顶、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。
产品功能：
1、千斤顶组装训练；
2、千斤顶零件尺寸测量训练；
3、千斤顶装配图绘制训练；
4、千斤顶零件图绘制训练；
技术参数：
BR-CH611型《千斤顶》实测绘图组合训练装置 | |||||
项目 | 参数 | 项目 | 参数 | ||
外形尺寸 | 长*宽*高=365*265*100mm | 重量 | 3（kG） | ||
测绘（零）部件 | 千斤顶 | 精密测量工具 | 带表游标卡尺 | 0-150mm，0.02 | |
底座 | φ105x105mm | 1pc | 外径千分尺 | 0-25mm，0.01 | |
螺杆 | φ60x171mm | 1pc | 螺纹样板 | 1副 | |
顶盖 | φ48x40mm | 1pc | 圆弧样板 | 1副 | |
圆杆 | φ10x270mm | 1pc | 专用组装工具 | 螺丝刀 | 1副 |
备注:含散件一台 | |||||
技术资料 | 标准检验零件图纸（带3D资料包） | 教学资料 | 配套塑封装订材料 | ||
类型 | 便携式 | 外观颜色 | 银色 |
